¿Qué es una sonda de máquina herramienta?

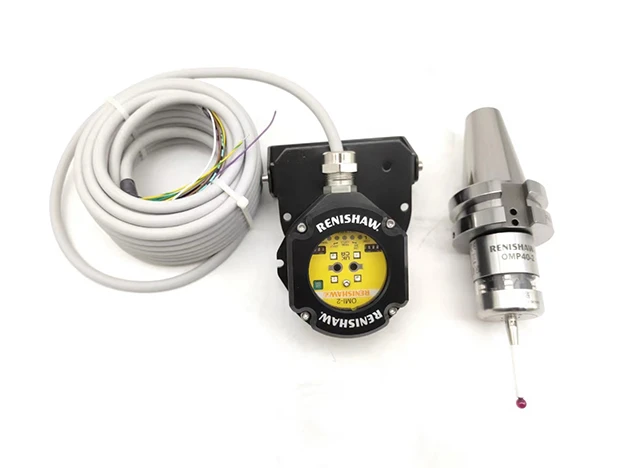

La sonda de máquina herramienta es un dispositivo de medición equipado en máquinas herramienta CNC. Las sondas de máquina herramienta se pueden dividir en dos tipos según sus funciones: sondas de detección de piezas de trabajo y sondas de detección de herramientas; según los métodos de transmisión de señales, se pueden dividir en cuatro tipos: tipo de conexión por cable, tipo de inducción, tipo óptico y tipo inalámbrico. Las sondas de máquina herramienta se instalan generalmente en tornos CNC, centros de mecanizado, rectificadoras CNC y otras máquinas herramienta CNC. Puede medir directamente el tamaño y la orientación de la herramienta o pieza de trabajo sin intervención humana durante el ciclo de mecanizado y corregir automáticamente el desplazamiento de la pieza de trabajo o herramienta en función de los resultados de la medición, de modo que la misma máquina herramienta pueda procesar piezas de mayor precisión. . Debido a que puede mejorar la calidad del procesamiento y tiene un bajo costo, es muy popular entre las empresas.
¿Cuál es el principio de funcionamiento de la sonda de máquina herramienta?

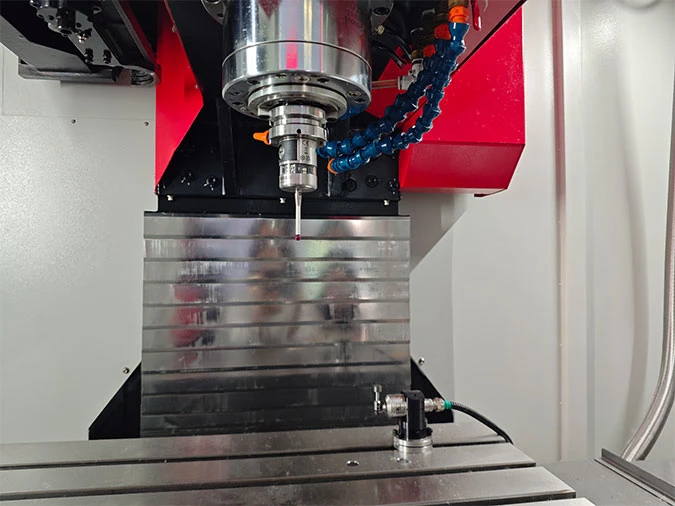

Hay un circuito activo cerrado dentro de la sonda, que está conectado a un mecanismo de disparo especial. Mientras el mecanismo de disparo genere una acción de disparo, hará que el estado del circuito cambie y envíe señales audibles y visuales para indicar el estado de funcionamiento de la sonda; disparo La única condición para que el mecanismo produzca una acción de disparo es que el lápiz de la sonda haga un ligero balanceo o se mueva dentro de la sonda. Cuando la sonda está conectada al husillo de la máquina herramienta y se mueve con el husillo, siempre que el contacto del lápiz esté en contacto con la pieza de trabajo en cualquier dirección (cualquier material sólido), el contacto de la superficie, causando un ligero balanceo o movimiento del lápiz, hará que la sonda genere inmediatamente señales audibles y luminosas, indicando su estado de funcionamiento.
¿Cuáles son las funciones de la sonda de la máquina CNC?
Identifique automáticamente errores de precisión de la máquina herramienta y compense automáticamente la precisión de la máquina herramienta.
Reemplace el trabajo manual por el centrado automático, la búsqueda de bordes y la medición, y corrija automáticamente el sistema de coordenadas y la compensación automática de la herramienta en función de los datos de medición.
Mida directamente la superficie curva de la pieza de trabajo procesada.
Compare automáticamente los resultados de las mediciones y genere informes.
En resumen, se puede ver que la sonda de la máquina herramienta es un equipo de medición auxiliar en el procesamiento de la máquina herramienta. Debido a que está instalada en la máquina herramienta, se puede medir y calibrar durante el procesamiento, lo que reduce el proceso de sujeción y puede mejorar la eficiencia y la calidad del procesamiento de la máquina herramienta hasta cierto punto.
¿Cuál es la importancia de las sondas para máquinas herramienta?
De la función de la sonda de la máquina herramienta mencionada anteriormente se desprende que la sonda de la máquina herramienta se instala directamente en la máquina herramienta y puede medir, registrar y calibrar automáticamente. Esto puede reducir los procedimientos de procesamiento, reducir los costos de mano de obra y mejorar la precisión y la potencia del procesamiento de la máquina herramienta.
¿Cómo elegir la sonda de herramienta de las máquinas herramienta CNC?
La sonda de la máquina herramienta es un equipo auxiliar importante en el procesamiento de la máquina herramienta. También es muy conveniente instalar la sonda de la máquina herramienta. Por lo tanto, muchas fábricas optarán por agregar equipos de cabezal lateral para mejorar la precisión de las piezas. Aquí aprenderemos algunos de los conocimientos que debe conocer al elegir un cabezal lateral de máquina herramienta CNC. Por ejemplo, los técnicos de máquinas herramienta CNC pueden seleccionar sondas de manera flexible según las necesidades de procesamiento. Las máquinas herramienta CNC necesitan medir y calibrar piezas de trabajo durante el procesamiento, y se pueden seleccionar sondas de detección de piezas de trabajo. Para la inspección de herramientas, elija una sonda de inspección de herramientas.
Como componente clave del sistema de medición de la sonda de la máquina herramienta, el diseño y la calidad del palpador tienen un impacto decisivo en las mediciones metrológicas táctiles. Si la redondez de la bola del palpador es deficiente, la posición es incorrecta, la deformación de la bola y la tolerancia de la rosca son grandes, esto provocará una gran deformación de la varilla del palpador. Cualquier error puede contribuir a la incertidumbre de la medición y puede reducir la precisión de la medición hasta en un 10%. Por lo tanto, los técnicos de máquinas herramienta CNC pueden usar el palpador como referencia al seleccionar una sonda.
