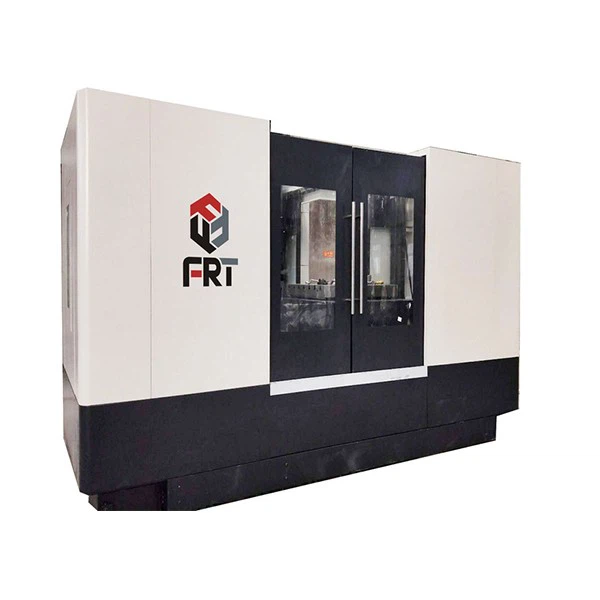

CNC Horizontal Machining Center 2
CNC Horizontal Machining Center 3

Centro de mecanizado horizontal CNC

Los centros de mecanizado horizontal CNC son máquinas herramienta automatizadas altamente eficientes con un husillo colocado horizontalmente, que permiten el mecanizado de compuestos multi-proceso junto con una mesa giratoria. Para los clientes, sus aplicaciones de mecanizado cubren moldes de cavidades en la fabricación de moldes, piezas de bogies en el transporte ferroviario y cuerpos de válvulas en la industria hidráulica. Sus ventajas incluyen una gran consistencia en el mecanizado,-formación única de piezas complejas, idoneidad para la producción en masa y una estabilidad mejorada de la calidad del producto.

Envíeconsulta

2025 FRT

Introducción del producto

Descripción de productos

cnc horzintal machining center

Los centros de mecanizado horizontal CNC son máquinas herramienta CNC con un husillo colocado horizontalmente y una mesa giratoria de indexación automática, capaces de completar el mecanizado multi-facético en una sola configuración. Desde la perspectiva del cliente, son adecuados para mecanizar carcasas en maquinaria de construcción, bloques de motores en la fabricación de automóviles y componentes estructurales en el sector aeroespacial. Sus principales ventajas son menos configuraciones, alta precisión de mecanizado, alta eficiencia de producción y una reducción significativa de los costos laborales.

Centro de mecanizado horizontal CNC

cnc horzintal machining center 1

Características y partes principales del centro de mecanizado horizontal cnc.

main components of cnc horizontal machining center

Un centro de mecanizado horizontal CNC consta principalmente de una bancada, una caja de husillo, una mesa giratoria, un carro de tres-ejes, un almacén de herramientas, un brazo robótico, un sistema CNC y un sistema de refrigeración, lubricación y extracción de virutas. La cama proporciona un soporte rígido para garantizar la estabilidad del equipo; la caja del husillo proporciona potencia de corte para impulsar la rotación de la herramienta; la mesa giratoria es indexable, lo que permite el mecanizado de múltiples caras de la pieza de trabajo; el carro completa el avance lineal a lo largo de los ejes X, Y y Z; el almacén de herramientas y el brazo robótico cambian automáticamente las herramientas, lo que permite un mecanizado continuo de múltiples procesos; el sistema CNC controla uniformemente la trayectoria, la velocidad y el avance; y los sistemas de refrigeración, lubricación y eliminación de virutas garantizan la precisión del mecanizado y la vida útil del equipo.

Contactar ahora

parámetros

Especificaciones técnicas		FRT-H630	FRT-H800	FRT-H1000	FRT-H1200
Viajar
Recorrido de la mesa de trabajo (X/Y/Z)	milímetros	1000/750/900	1200/850/1000	1600/1000/1000	1700/1200/1200
Distancia desde la superficie del husillo a la mesa de trabajo	milímetros	0-900	0-1000	0-1000	0-1200
Carril guía	Dos carriles guía lineales y un carril rígido / Tres carriles guía lineales
mesa de trabajo
Tamaño de la mesa	milímetros	630X630	800X800	1000X1000	1200X1200
La capacidad de carga máxima de la mesa de trabajo.	T	3	4	6	8
Huso
El cono del husillo (diámetro del manguito del modelo)		BT40/155	BT50/190	BT50/190	BT50/190
La potencia del motor del husillo	kilovatios	11	15	22	30
Velocidad del husillo	rpm	6000	6000	6000	6000
Exactitud
Precisión de posición	milímetros	0.01/1000	0.01/1000	0.01/1000	0.01/1000
Precisión de posición repetida	milímetros	±0.01	±0.01	±0.01	±0.01
Tamaño
Peso neto	T	8	13	18	25

Posibilidad de mecanizar funciones y piezas

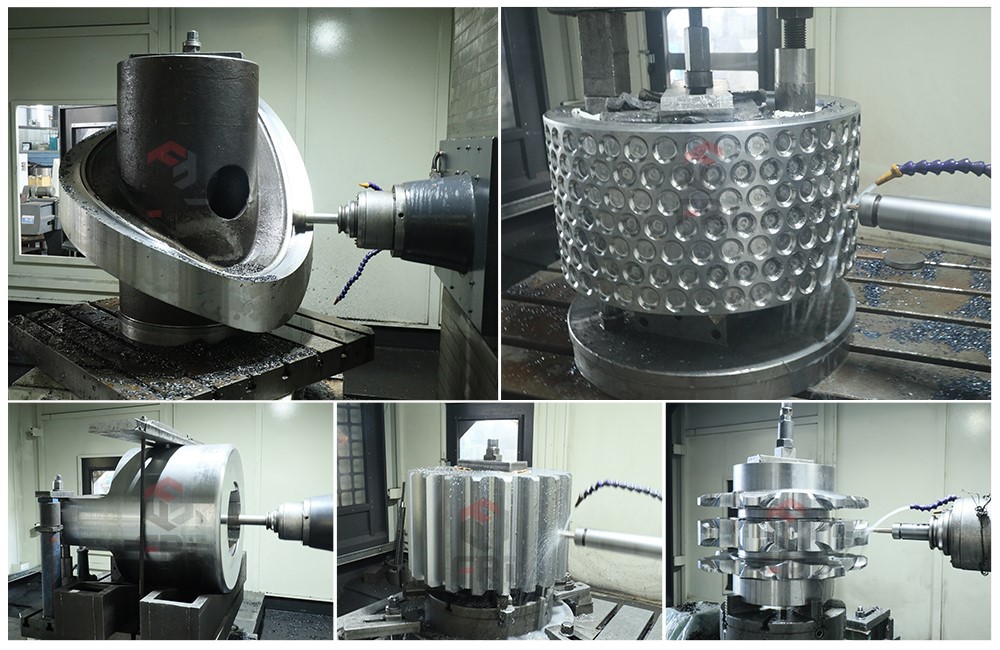

workpieces of cnc horizontal machining center can be processed

Los centros de mecanizado horizontal CNC procesan una amplia gama de piezas de trabajo, más comúnmente carcasas, soportes y manguitos de disco.

Las piezas de trabajo de tipo carcasa-, como carcasas de transmisión y bloques de motor, requieren mecanizado de múltiples planos y sistemas de orificios. El varillaje de múltiples-ejes y el soporte rígido de los centros de mecanizado horizontales garantizan un posicionamiento preciso.

Las piezas de trabajo de tipo soporte-, como soportes para máquinas herramienta y soportes para chasis de automóviles, tienen formas complejas y múltiples superficies de mecanizado. Los centros de mecanizado horizontales pueden completar múltiples pasos de mecanizado en una sola operación de sujeción.

Los manguitos de disco, como los de engranajes y los manguitos de cojinetes, requieren una concentricidad interna y externa consistente. La mesa giratoria de un centro de mecanizado horizontal mejora la eficiencia y precisión del mecanizado.
