Fresadora de 3 ejes
Descripción de productos
A 3 fresadora de ejeEs un tipo de fresadora que opera con tres ejes de movimiento: eje X, eje Y y eje Z. Estos ejes permiten a la máquina mover y posicionar la herramienta de corte en tres dimensiones, permitiéndole realizar diversas operaciones de mecanizado sobre una pieza de trabajo.

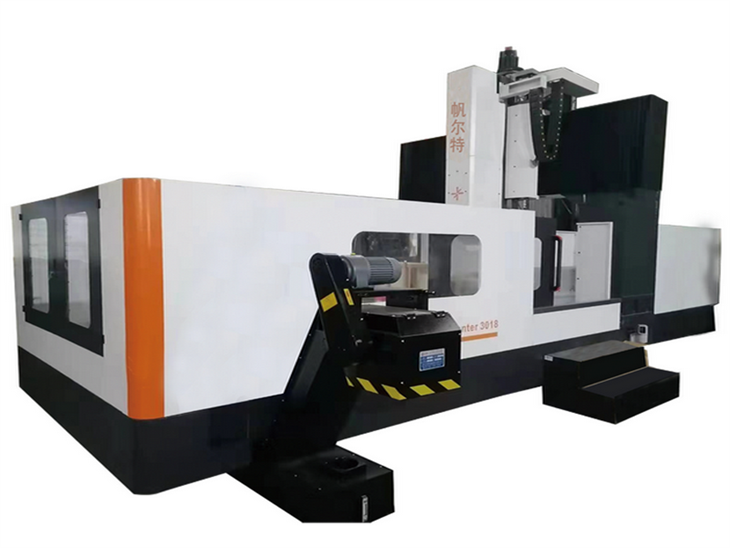

Mostrar productos
Especificación técnica
FRT -4025
| Artículo | Parámetro principal | |
| sistema operativo CNC | KND2000MF | |
| Tamaño de la mesa de trabajo | milímetros | 4000×2000 |
| Trazo izquierdo y derecho (X) | milímetros | 4000 |
| Carrera de ida y vuelta (Y) | milímetros | 2700 |
| Carrera arriba y abajo (Z) | milímetros | 1000 |
| Distancia desde el centro del husillo a la guía de la columna | milímetros | 260 |
| Distancia desde el extremo del husillo hasta la superficie de la mesa de trabajo | milímetros | 170-1070 |
| Ranura en T de la mesa de trabajo (Número/tamaño/espaciado) |
milímetros | 8-22×150 |
| Cono del husillo (modelo/diámetro de la manga) | BT50/Φ190 | |
| Utilice el modelo de perno prisionero | P50T－1 | |
| Velocidad del husillo (rpm) | Rpm | 6000 |
| Especificaciones del husillo de bolas del eje X | milímetros | 80×16 |
| Especificaciones del husillo de bolas del eje Y | milímetros | 63×12 |
| Especificaciones del husillo de bolas del eje Z | milímetros | 63×10 |
| Precisión de posicionamiento de máquina herramienta (GB/T 20957.4-2007 estándar) |
milímetros | 0.01 |
| Precisión de posicionamiento repetido de la máquina. herramientas (GB/T 20957.4-2007 estándar) |
milímetros | 0.01 |
| Cambio rápido del eje X/Y/Z | m/min | 10/12/10 |
| Velocidad cortante | m/min | 8 |
| Modo de transmisión del husillo | Transmisión por correa dentada síncrona | |
| Modo de transmisión y relación de transmisión del servomotor del eje XYZ | Reductor del eje X conectado directamente 1:1; Transmisión conectada directamente YZ Eje Y 1:1, Eje Z 1:1 |
|
| Especificaciones de la guía del eje X,Y | Guías lineales de rodillos de alta resistencia de cuatro 55-calibre del eje X; Guías lineales de rodillos de alta resistencia de tres 55-calibrador del eje Y |
|
| Especificaciones de la guía del eje Z | Riel rígido rectangular | |
| Tamaño del ariete cuadrado | milímetros | 500×500 |
| potencia del husillo | kilovatios | 28 |
| Selección recomendada de parámetros del servomotor. | N·M | 55/45/45 |
| Flujo de fuente de aire | >0.5 | |
| Requisitos de fuente de alimentación | 380V | |
| Altura del cojín de la cama | milímetros | 30 |
| Soporte de carga del banco de trabajo | kg | 15T |
| Dimensiones de la máquina | milímetros | 9200×3800×3500 |
| Peso neto de la máquina ligera | kg | 52t |
CONFIGURACIÓN ESTÁNDAR
1, función estándar del sistema de control CNC
2, sistema de temperatura constante del husillo
3, dispositivo de apagado automático
4, sistema de unidad hidráulica
5, unidad de fluido de corte
6, sistema de lubricación automática
7, luz de advertencia de tres colores
8, luz de trabajo
9, caja de control del volante
10, interfaz RS-232
11, configuración del intercambiador de calor
12, removedor de virutas y cubo de virutas
13, Pernos de cimentación y almohadillas de ajuste de nivel
14, manual de operación del controlador y diagrama de circuito
15, Manual de operación de seguridad mecánica
16, mesa de prueba de precisión
17, protección contra salpicaduras y puerta manual
18, un conjunto de herramientas de ajuste mecánico
OPCIONAL
☆Sistema CNC Simens/Mutsubishi/Fanuc/KND
☆Dispositivo de rejilla de cada eje☆Cargador de discos/cargador de cadena
☆Salida de agua del centro del husillo 2-7MPa
☆12000-15000 husillo mecánico
☆Función de cuatro ejes
☆Cabezal de fresado en ángulo recto
Características de la fresadora 3 aixs.
Movimiento de tres ejes:La máquina puede mover la herramienta de corte a lo largo de las direcciones X, Y y Z, lo que le permite realizar operaciones de mecanizado en múltiples lados de la pieza de trabajo.
Versatilidad:3-Las fresadoras de ejes son versátiles y pueden manejar una amplia gama de materiales, incluidos metales, plásticos y compuestos.
Precisión:Ofrecen alta precisión y exactitud al cortar y dar forma a piezas de trabajo, lo que las hace adecuadas para producir piezas complejas e intrincadas.
Automatización:Muchas fresadoras de ejes 3-modernas vienen con capacidades de control numérico por computadora (CNC), lo que permite operaciones automatizadas y programables.
Herramientas de corte:Estas máquinas pueden utilizar varias herramientas de corte, como fresas, fresas frontales y brocas, para realizar diferentes tipos de operaciones de mecanizado.
Opciones de sujeción de piezas:3-Las fresadoras de ejes suelen tener diferentes opciones de sujeción de piezas, como prensas, abrazaderas y accesorios para sujetar de forma segura la pieza de trabajo durante el mecanizado.
Funciones de la fresadora de 3 ejes.
Fresado frontal:Esto implica cortar superficies planas en la pieza de trabajo utilizando el borde inferior de la herramienta de corte.
Fresado periférico:La herramienta de corte elimina material de la periferia de la pieza de trabajo para crear varios perfiles o contornos.
Perforación:La máquina puede realizar operaciones de perforación para crear agujeros en la pieza de trabajo.
Ranurado:Esto implica cortar ranuras o canales en la pieza de trabajo.
Contorneado:La máquina puede crear formas y contornos complejos en la pieza de trabajo moviendo la herramienta de corte a lo largo de trayectorias programadas.
Bolsillos:Esta función implica eliminar material de una región específica de la pieza de trabajo para crear bolsillos o huecos.
Grabado:La máquina puede grabar texto o patrones en la superficie de la pieza de trabajo.
Frente a:La máquina puede crear superficies planas perpendiculares al eje Z.
En general, las 3-fresadoras de ejes se utilizan ampliamente en diversas industrias para la creación de prototipos, el mecanizado de producción y la creación de piezas personalizadas debido a su flexibilidad, precisión y capacidad para manejar una amplia gama de materiales y aplicaciones. Para operaciones más avanzadas y mayor flexibilidad, también se encuentran disponibles fresadoras de eje superior como máquinas de 4-ejes y 5-ejes.
