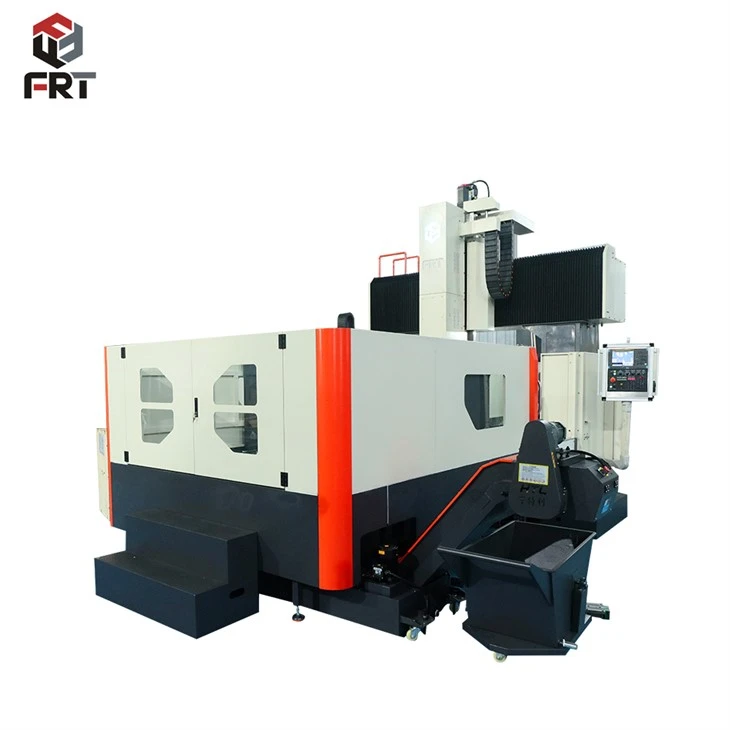

Máquina CNC de pórtico

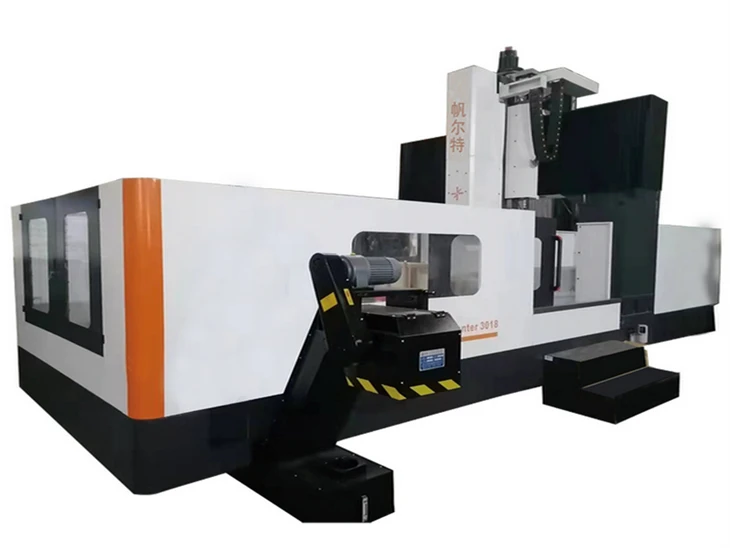

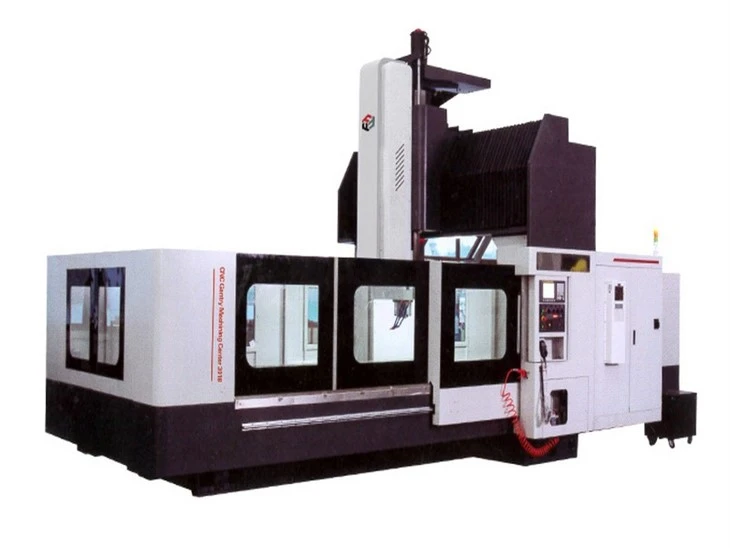

Máquina CNC de pórticoPresentan una estructura muy rígida, que normalmente emplea una estructura de marco de pórtico con un sistema de soporte central compuesto por columnas dobles, una viga superior y una viga transversal retráctil, lo que garantiza la estabilidad durante el mecanizado. Son capaces de realizar mecanizados de alta-precisión y son muy inteligentes, e incluyen funciones como predicción y compensación de errores de mecanizado, supervisión del desgaste de herramientas en tiempo real-y optimización de corte adaptativa. Además, son altamente adaptables y utilizan funciones como el enlace de cinco-ejes para satisfacer las necesidades de mecanizado de diversas industrias, incluidas la aeroespacial, la fabricación de automóviles y los moldes de precisión.

Como estructura central del equipo de mecanizado de precisión, el diseño estructural del pórtico determina directamente la estabilidad operativa y la precisión del mecanizado. Consta de cuatro componentes clave. En primer lugar, la base, las columnas y el travesaño están hechos de hierro gris de grado 300. Este material ofrece una excelente rigidez y absorción de impactos, absorbiendo eficazmente las vibraciones generadas durante el mecanizado y evitando que la deformación estructural afecte la precisión del mecanizado. La resistencia al desgaste del hierro gris de grado 300 también prolonga la vida útil de los componentes, proporcionando una base sólida para todo el pórtico.

En segundo lugar, la estructura del ariete está disponible en dos tipos: arietes cuadrados y arietes en forma de T-, según los requisitos reales de mecanizado. Los arietes cuadrados ofrecen una estructura simétrica y una rigidez uniforme, lo que los hace adecuados para aplicaciones de mecanizado de cargas pesadas-con altas fuerzas de corte. Los arietes en forma de T-ofrecen ventajas en ligereza y flexibilidad, reduciendo la inercia y mejorando la estabilidad durante los movimientos rápidos, satisfaciendo las demandas del mecanizado de alta-precisión y alta-velocidad. Ambas estructuras son adaptables a diferentes condiciones de trabajo.

Además, el equipo utiliza una combinación de guías lineales de alta-precisión y husillos de bolas-de gran diámetro. Las guías lineales garantizan la precisión del desplazamiento lineal de las piezas móviles como el ariete, lo que reduce la resistencia a la fricción y logra un funcionamiento suave. Los husillos de bolas-de gran diámetro ofrecen una alta eficiencia de transmisión y precisión de posicionamiento, transmitiendo potencia con precisión y minimizando los errores de transmisión. Juntos, estos dos elementos permiten que los equipos de pórtico alcancen estándares aún más altos de precisión de control de movimiento.

Finalmente, se proporciona equipo especializado de refrigeración y lubricación. El sistema de enfriamiento elimina rápidamente el calor generado en el área de procesamiento y los componentes clave, evitando el aumento de temperatura y la deformación térmica. El equipo de lubricación proporciona lubricación continua para piezas móviles como guías y tornillos, lo que reduce el desgaste y garantiza un funcionamiento estable a largo plazo-de todos los componentes, lo que mejora aún más la confiabilidad del procesamiento y la vida útil del equipo.

Las características opcionales del centro de mecanizado de pórtico se pueden configurar específicamente para mejorar las capacidades y la precisión del mecanizado.

Elmesa giratoria de cuarto-ejepermite el mecanizado continuo por múltiples lados de piezas de trabajo, lo que reduce los tiempos de sujeción y mejora la eficiencia y la precisión en el mecanizado de piezas complejas (como cajas y piezas con formas especiales-).

Elcabezal de fresado de ángulo recto-/universalpuede cambiar el ángulo de corte de la herramienta, superando las limitaciones del mecanizado vertical tradicional y permitiendo el mecanizado de cavidades profundas, agujeros biselados y superficies curvas complejas.

Elescala ópticacorrige errores a través de retroalimentación de posición en tiempo real-, lo que mejora significativamente la precisión del posicionamiento y la repetibilidad para satisfacer las demandas del mecanizado de piezas de alta-precisión.

Elsalida central de aguaentrega fluido de corte directamente al área de corte, enfriando eficientemente la herramienta y la pieza de trabajo, eliminando las virutas, extendiendo la vida útil de la herramienta y garantizando la calidad de la superficie. Esto lo hace particularmente adecuado para taladrar agujeros profundos y cortar materiales de alta-dureza.

Contactar ahora

Las máquinas CNC de pórtico pueden equiparse con una variedad de accesorios prácticos. En términos de cabezales de fresado, existen cabezales de fresado ordinarios para fresado convencional y cabezales de fresado en ángulo que pueden hacer que la línea central de rotación de la herramienta forme un ángulo específico con el husillo para satisfacer necesidades especiales de procesamiento de ángulos. El banco de trabajo se puede seleccionar en diferentes tamaños y materiales según sea necesario para adaptarse a diversos pesos de piezas de trabajo y requisitos de procesamiento. El instrumento de ajuste de herramientas puede medir con precisión la longitud y el diámetro de la herramienta y detectar roturas en el centro de mecanizado. La sonda es adecuada para máquinas herramienta de pórtico grandes y puede lograr una detección eficiente de la pieza de trabajo. El cabezal de fresado de cinco-ejes puede realizar un procesamiento de enlace de cinco-ejes y completar el procesamiento de precisión de superficies curvas complejas y piezas de formas-especiales.

La máquina CNC de pórtico es un equipo de fresado de gran tamaño, que se utiliza principalmente para procesar planos, ranuras, biseles, etc. de piezas de trabajo grandes. Sus funciones incluyen: puede procesar múltiples caras y múltiples procesos en la pieza de trabajo, realizar procesamiento de trayectorias complejas mediante el movimiento de la mesa de trabajo y la rotación del cabezal de fresado, y puede procesar eficientemente materiales metálicos de gran-tamaño. Por ejemplo, al procesar grandes camas de máquinas herramienta y piezas de cajas, puede completar el fresado de múltiples caras en una sola sujeción para garantizar la precisión del procesamiento y la calidad de la superficie; en la construcción naval se utiliza para procesar planos y ranuras de componentes del casco; en el campo aeroespacial, puede procesar grandes marcos de aleación de aluminio y otras piezas para satisfacer las necesidades de procesamiento de alta-precisión y alta-eficiencia.
